输出信号：模拟信号输出
窗口尺寸：4.9*4.9mm
感应距离：10M（透镜SB-F-02 ）分歧距离详见透镜选型
感应角度：130°（水平方向）
工作电压：3-15V
静态噪声：＜80mV
推荐配套IC：ISB6601L，，，，，，，，RS8034，，，，，，，，ISB02，，，，，，，，BISS0001
森霸W406Q型号热释电红表线传感器是利用资料自觉极化随温度变动的特点来探测红表线辐射的传感器，，，，，，，，选取双活络元设计，，，，，，，，内部装置贴片、电阻、电容滤波加强对射频滋扰能力，，，，，，，，高了传感器的工作不变性。 。。。。。本产品利用宽泛，，，，，，，，例如智能玩具，，，，，，，，自动灯开关，，，，，，，，感应门等，，，，，，，，出格合用于智能玩具利用场所。 。。。。。
抗射频滋扰
四元结构
模拟信号输出
窗口尺寸 4.9*4.9mm 红表接受电极 4*1.745mm2 elements 封装 TO-5 接管波长 5～14μm 透过率 ≥ 75% 输出信号峰值[Vp-p] ≥ 3500mV 活络度 ≥ 3300V/W 探测率 (D*) 1.4×108 cmHz1/2/W 噪声峰值[Vp-p] <80mV 输出平衡度 <10% 源极电压 0.3~1.2V 电源电压 3~15V 工作温度领域 -30~+70?C 保留温度领域 -40~+80?C

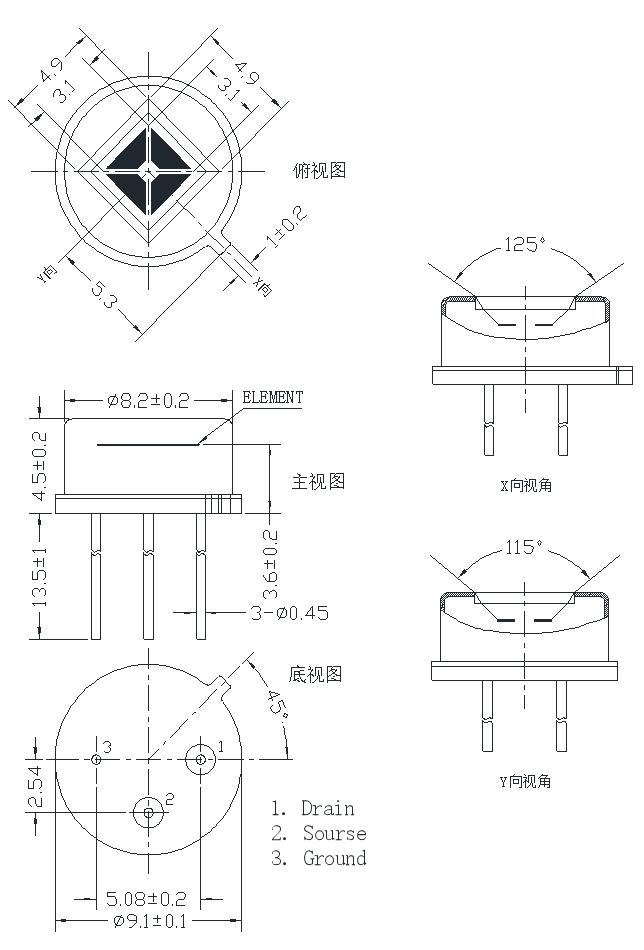

产品尺寸图
当苦衷项
传感器的出厂参数，，，，，，，，均在尺度黑体及不变测试环境下经过数分钟稳按功夫后测试获得。 。。。。。
传感器需结合菲涅尔透镜使用达到梦想的感应角度及感应距离。 。。。。。
传感器的感应距离与环境温湿度、采集指标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系，，，，，，，，使用时请综合思考。 。。。。。
传感器内部敏感元件较为薄脆，，，，，，，，使用时请轻拿轻放，，，，，，，，高频震荡或跌落撞击可能导致敏感元件产生断裂。 。。。。。
传感器窗口为硅基半导体特殊资料真空镀膜滤光镜片，，，，，，，，使用时请勿用手或硬物直接接触。 。。。。。
传感器窗口选型：模拟直插双元产品：S：3*4mm，，，，，，，，B：3.8*5mm，，，，，，，，数字直插双元产品：S：3*4mm，，，，，，，，L：3.8*5mm，，，，，，，，M：4.2*5.2mm,直插四元产品：X：4*4mm，，，，，，，，Q：4.9*4.9mm。 。。。。。详情请与业务员沟通。 。。。。。
传感器引线长度选型：通例默认13.5mm，，，，，，，，如有其他需要可详询业务员，，，，，，，，支持定造引线长度。 。。。。。
传感器其他具体信息请详见产品说明书。 。。。。。
